一、判断题（20道）
1、电气图中开关、触点的符号水平形式布置时，应下开上闭。答案：√
2、电气图中开关、触点的符号垂直形式布置时，应右开左闭。答案：×
3、字母“ I”、“ O”可以作为文字符号。答案：×
4、PE一般表示保护接地， E 表示接零。答案：×
5、KM 一般表示热继电器， KH 一般表示接触器。答案：×
6、金属管一律用“ G”表示，管径按公称直径： 15,20,25 ，32,40 等等。
答案：√
7、由各种电压的电力线路将发电厂、变电所、电力用户联系起来的发电、输电、变电、配电和用电的整体称为电力系统。
答案：√
8、变电所的功能是变换电压和分配电能。
答案：√
9、由一次设备相互连接，构成对二次设备进行监测、控制的电气回路称为二次回路。
答案：×
10、点动线路具有自锁功能。
答案：×
11、雷电有直击雷和感应雷两种形式。
答案：√
12、防范直击雷是采用接闪器， 常用接闪器有避雷针、 避雷线、避雷带等。
答案：√
13、避雷针下端与引下线链接，而引下线与接地装置连接，与大地构成通路，实际上避雷针是一个引雷针，将雷电吸引到自身，再通过自身对大地放电。
答案：√
14、自动重合闸装置一般可以合闸一到两次。
答案：×
15、跨步电压是指人在接地故障点附近行走时两脚之间出现的电位差。
答案：√
16、保护接地是指为了保障人身安全， 防止直接触电而将电气设备的外露可导电
部分接地。
答案：×
17、保护接零也是将设备外露可导电部分接地。
答案：×
18、保护接地线和中性线共用一线的符号是
PEN。
答案：√
19、电路中常开触点是指通电运行后保持常开状态的触点。
答案：×
20、一般电气原理图中接触器是用来保护电机不要过载的原件。
答案：×
二、选择题（30道）
1、接触器用以下什么符号表示。（ ）
A、KH
B、FR
C、FU
D、KM
答案：D
2、熔断器用以下什么符号表示。（ ）
A、KH
B、FR
C、FU
D、KM
答案：C
3、保护接地适用于那种供电系统。（ ）
A、中性点直接接地
B、中性点不接地
C、高压电网
D、 低压电网答案：B
4、保护接零适用于那种供电系统。（ ）
A、中性点直接接地
B、中性点不接地
C、高压电网
D 、低压电网答案：A
5、电气控制中自保线路是将（ ）与启动按钮并联。
A、常开触点
B、常闭触点
C、延时触点
D、主触点
答案：A
6、正反转电路图里，两个接触器的互锁是通过串接（ ）触点实现的。
A、常开触点
B、常闭触点
C、延时触点
D、主触点答案：A
7、下列说法正确的是（ ）。
A、常闭按钮指的是按下去闭合，不按断开的触点
B、常开按钮指的是按下去断开，不按闭合的触点
C、常开按钮指的是在没有外力作用下保持常开的触点
D、常开按钮指的是在没有外力作用下保持常闭的触点
答案：C
8、接触器常开点指的是（ ）
A、吸合线圈得电后断开的触点
B、吸合线圈得电后闭合的触点
C、吸合线圈断电后闭合的触点
D、吸合线圈不带电时，能够闭合的触点答案：B
9、点动线路按钮按下后，接触器的（ ）有电流流过使接触器主触点吸合，接通设备使设备运转。
A、常开触点
B、常闭触点
C、延时触点
D、线圈答案：D
10、高压负荷开关的用途是（ ）
A、主要用来切断和闭合线路的额定电流
B、用来切断短路故障电流
C、用来切断空载电流
D、既能切断负载电流又能切断故障电流答案：D
11、负载是按星形连接，还是三角连接，是根据（ ）
A、电源的接法而定
B、电源的额定电压而定
C、负载所需电流大小而定
D、电源电压大小，负载额定电压大小而定
答案：D
12、自锁就是指当松开启动按钮后，接触器通过（ ）使线圈保持得电的作用
A、自身常闭辅助触点
B、自身常开辅助触点
C、其它接触器的常闭辅助触点
D、其它接触器的常开辅助触点答案：B
13、为保证交流电动机正反转控制的可靠性，常采用（ ）控制线路。
A、按钮联锁
B、接触器联锁
C、按钮、接触器双重联锁
D、手动答案：C
14、交流接触器的结构主要由电磁系统、触点系统、（ ）和辅助系统组成。
A、控制系统
B、辅助系统
C、灭弧系统
D、安全系统答案：C
15、接触器的自锁控制线路能起到的保护作用是（ ）。
A、短路
B、过载
C、失压和欠电压
D、过流答案：C
16、三相异步电动机控制线路中的符号“QF”表示（ ）。
A、空气开关
B、接触器
C、按钮
D、热继电器答案：A
17、三相异步电动机控制线路中的符号“SB”表示（ ）
A、空气开关
B、接触器
C、按钮
D、热继电器答案：C
18、对频繁、重载起动的电动机，其过负荷保护可选用（ ）。
A、热继电器
B、熔断器
C、过电流延时继电器
D、断路器答案：C
19、电动葫芦的电气控制线路是一种（ ）线路。
A、点动控制
B、 自锁控制
C、联锁的正反转控制
D、点动双重联锁的正反转控制答案：D20、户内明敷线路，当导线水平敷设时离地最小间距为（ ）
A、1.2m
B、2m
C、2.5m
D、3m答案：B
21、工厂区低压架空线路的对地距离应不低于（ ）。
A、4.5m
B、4m
C、5m
D、3m答案：C
22、备用电源自动投入装置只允许动作（ ）次。
A、2
B、4
C、1
D、3答案：C
23、在人员密集等公共场所，严禁单独采用（ ）。
A、一般照明
B、局部照明
C、混合照明
D、事故照明答案：B
24、电气设备外壳接地属于（ ）。
A、工作接地
B、防雷接地
C、保护接地
D、大接地答案：C
25、为提高可靠性，每一台电气设备的接地或接零线应（ ）。
A、串联设置
B、单独设置
C、接到电源中性线上
D、接地答案：B
26、TN-S 系统中的保护线与中性线是（ ）。
A、合用的
B、 部分合用
C、分开的
D、部分分开答案：C
27、施工现场照明灯具的金属外壳必须作保护接零，
单相回路的照明开关箱内必须装设（ ）。
A、过载保护装置
B、断相保护器
C、漏电保护器
D、熔断器答案：C28、停电检修在开关柜间隔内挂上临时接地线后，应悬挂何种文字的标示牌？（ ）。
A、“已接地 ”
B、“禁止合闸，有人工作 ”
C、“禁止合闸，线路有人工作 ”
D、止步，高压危险答案：A
29、图形符号一般由符号要素、一般符号和（ ）组成。
A、数字
B、文字
C、限定符号
D、简图答案：C
30、在测量回路中，电流互感器变比为300/5，实际电流为 150A，则互感器二次侧电流为（ ）。
A、2A
B、4A
C、2.5A
D、3A答案：C

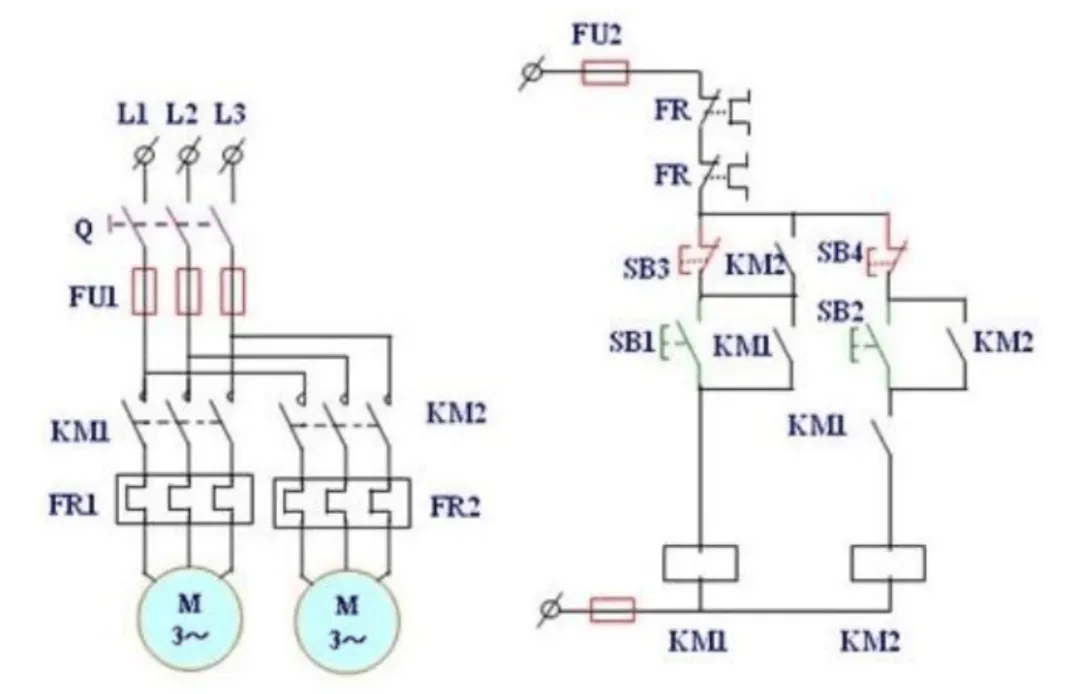

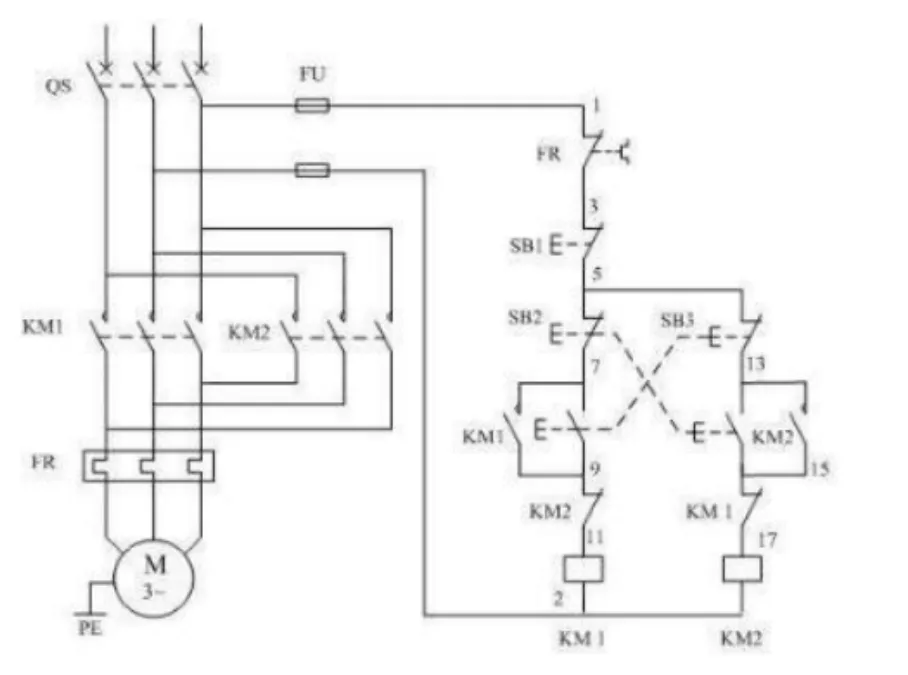

三、作图题（4道）
1、画出三相异步电动机的点动电气原理图
